Lochblechgenerator


3metall Lochblechgenerator │ Unser Service für Architekten und Metallverarbeiter

Es lebe einfach: Visualisieren Sie mit uns Ihre Lochblech-Ideen

Klicken Sie auf eines der Lochbeispiele, um es mit Ihren Werten anzupassen, oder erstellen Sie ein frei definiertes Lochmuster.
Anschließend können Sie mit einem Klick auf [PDF erstellen] die Lochung zum Server übertragen. Nach einer kurzen Wartezeit erhalten Sie ein PDF.
  • Wie ein echtes Muster: Einen realistischen Eindruck von Ihrer Wunschlochung erhalten Sie beim Ausdruck auf Folie.
  • Ermitteln Sie die „Transparenz“ – auch relative freie Lochfläche, freier Querschnitt Ao oder offene (Sieb)Fläche genannt- und die Anzahl der Löcher pro m2.
  • Senden Sie uns Ihr Wunschlochbild zu - wir prüfen gerne die technische und wirtschaftliche Umsetzbarkeit.

Druck-Tipp:
Um einen möglichst genauen Maßstab zu erhalten, PDF beim Ausdrucken nicht vergrößern oder verkleinern. Entfernen Sie ggf. den Haken bei [an Seite anpassen]!

Technik-Tipp:
Der Loch-Ø w sollte möglichst größer als die spätere Blechstärke sein.
Der Steg zwischen den Löchern (t – w) sollte möglichst größer als die spätere Blechstärke sein.

Informationen zu Lochblech Technik finden Sie auch hier


Lochungen nach DIN 24041

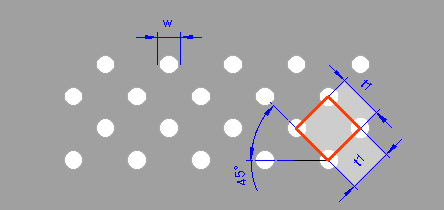

Rd - Runde Lochung in diagonal versetzten Reihen - 45°

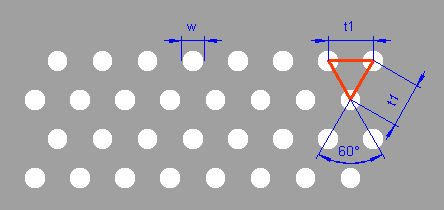

Rv - Runde Lochung in versetzten Reihen - 60°

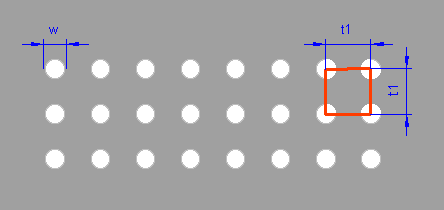

Rg - Runde Lochung in geraden Reihen - 90°

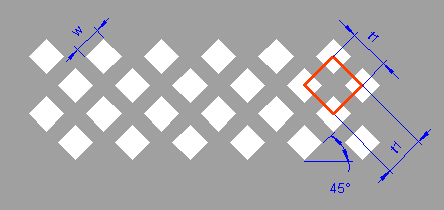

Qd - Quadratische Lochung in diagonal versetzten Reihen - 45°

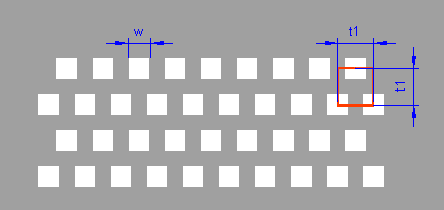

Qv - Quadratische Lochung in versetzten Reihen - ca. 63°

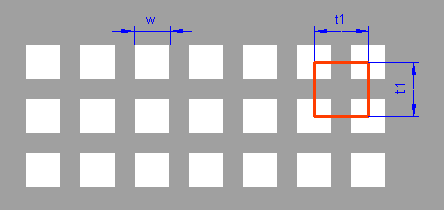

Qg - Quadratische Lochung in geraden Reihen - 90°








PDF erstellen


Besuchen Sie unsere Produkt- und Informationsseite und sehen weitere besondere Lochungen
